מיסבים גליליים צירים

הגדרה ומבנה בסיסיים

אלה מיסבים מתגלגליםאך ורק לעומסים צירים כבדים חד-כיווניים, אינו מסוגל לשאת עומסים רדיאליים ואין לו יכולת-יישור עצמית. העיצוב הסטנדרטי הניתן להפרדה מורכב משלושה חלקים:

מכונת שטיפה של פיר (משתדכת עם פיר)

מכונת כביסה של דיור (משתדך עם הדיור)

מכלול רולר וכלוב גלילי זמין במסבים שלמים- בשורה אחת, כפולה-, או כרכיבים נפרדים לשילובים מותאמים אישית.















תכונות ויתרונות עיקריים

קיבולת עומס צירית גבוהה וקשיחות: מגע קו בין גלילים ודסקיות מספק דירוגי עומס גבוהים בהרבה ממיסבי כדור דחף, אידיאלי לתנאי עבודה-כבדים.

עיצוב ניתן להפרדה: ניתן להרכיב בנפרד מנקי כביסה/דיור ומכלולי-גלילים, מה שמפשט את ההתקנה/הסרה.

חיכוך נמוך, פעולה יציבה: פרופילי רולר אופטימליים מפחיתים את מתח הקצוות; כלובים (פליז, פלדה, PEEK/פולימר) מונעים מגע מגלגל-ל-מגע.

מגבלות: ללא קיבולת עומס רדיאלית, ללא יכולת יישור- עצמית (נדרשת ניצב קפדני במהלך ההרכבה); מהירות מקסימלית נמוכה יותר ממיסבי כדור דחף.

אנחנו יכולים גם לספק סוגים אחרים של מיסבים גליליים:

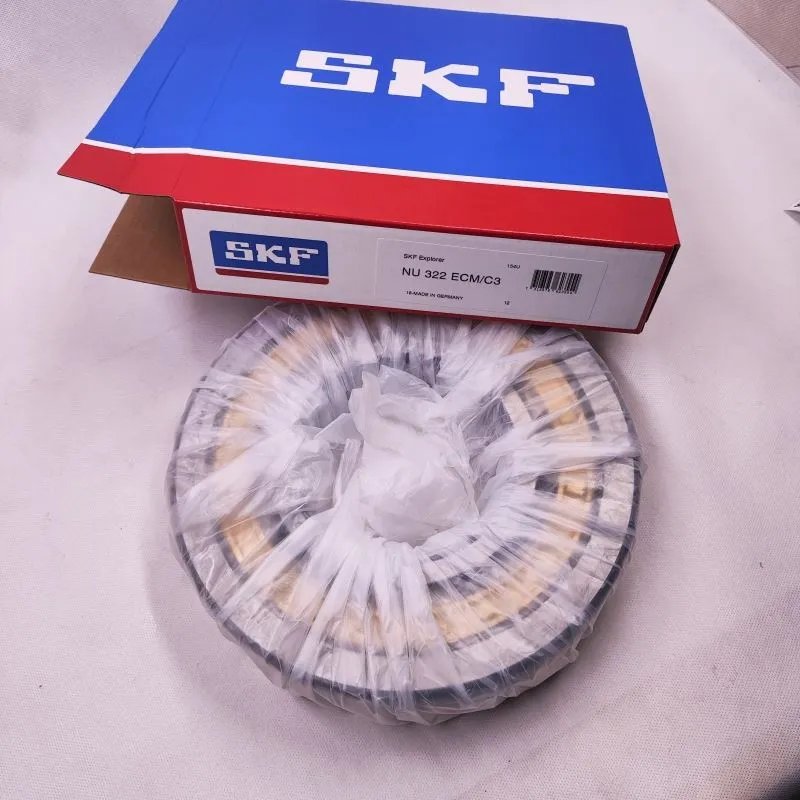

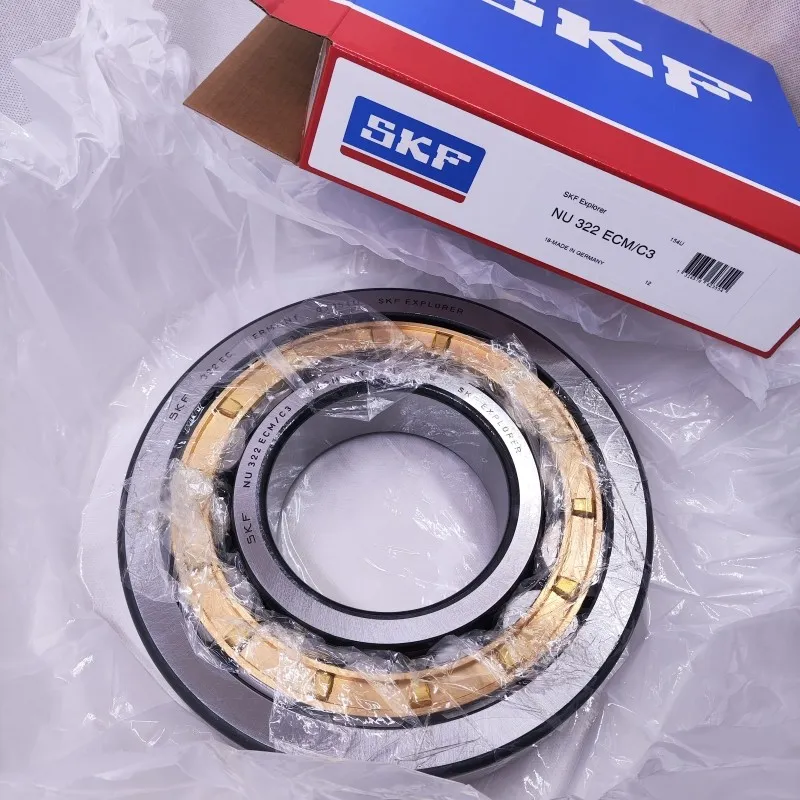

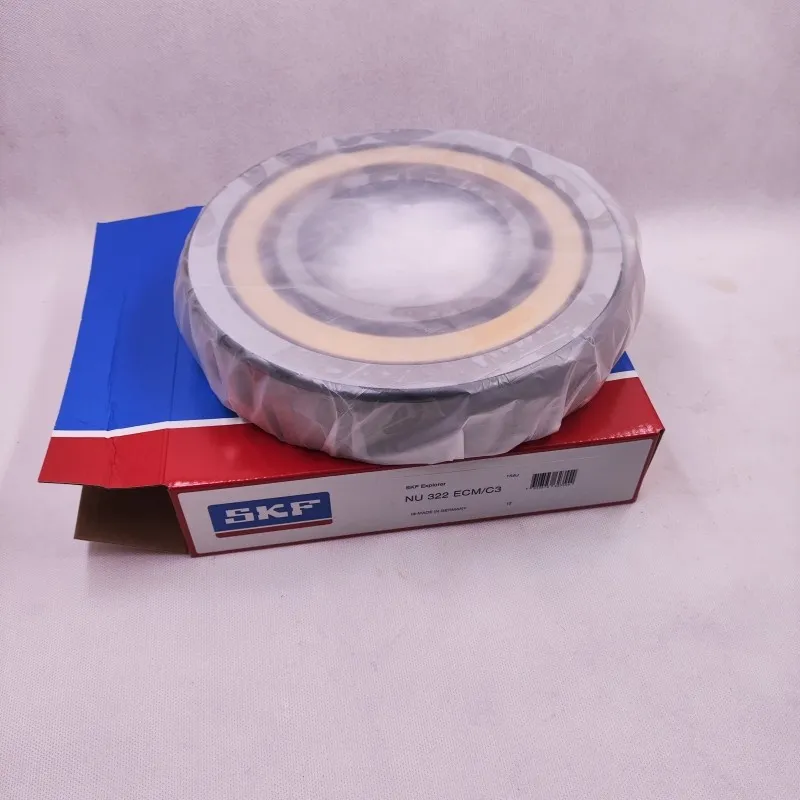

שם המוצר	מיסבים גליליים צירים NU322ECMC3
חוֹמֶר	פלדת כרום
גוֹדֶל	110*240*50 מ"מ
מִבְנֶה	סוג רולר גלילי, טבעת פנימית ללא צלעות
	Hrc60-65
שֵׁרוּת	OEM, מותאם אישית
זמן אספקה	בדרך כלל זה 2-5 ימים אם במלאי, 15-30 ימים אם לא במלאי, זה לפי הכמות
חֲבִילָה	שקית PE+קופסת נייר+קרטון חיצוני+קופסת עץ+מזרן, או כדרישת לקוחות
בַּקָשָׁה	מנוע אלקטרו, רכב, ציר מכונה, מנוע בעירה פנימית, , טורבינת גז, מארז מפחית, טחנת מתגלגל, מסך רוטט, מתקן טיפול, מלגזה, מסוע



חומרים סטנדרטיים: פלדה נושאת (100Cr6/SAE 52100), עם טיפול חום אופציונלי; כלובים: פליז (לטמפ'/עומס גבוה), פוליאמיד (לחיכוך נמוך יותר, עלות- יעילה). דרגות דיוק: P0, P6, P5, P4, P2.

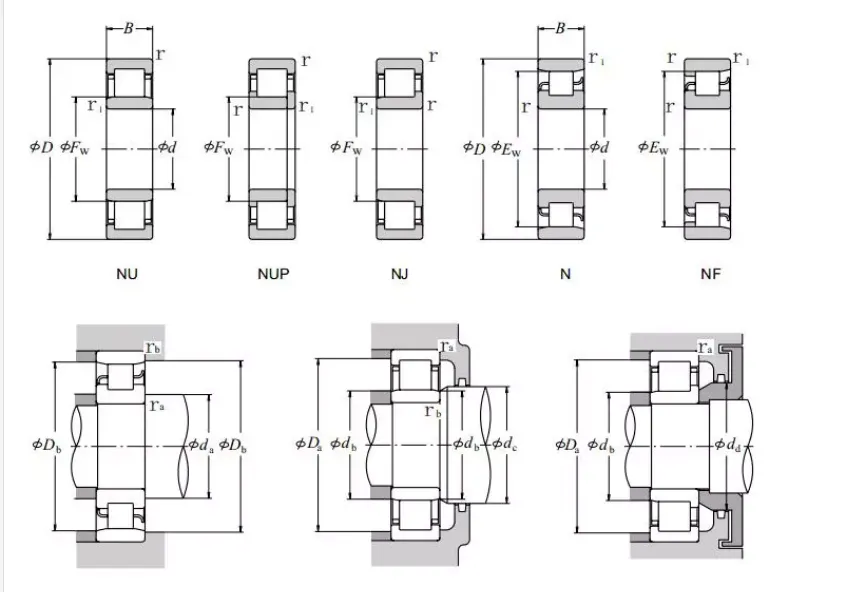

מיסב מס.	מידות (מ"מ)			מִשׁקָל	מיסב מס.	מידות (מ"מ)			מִשׁקָל
	d	D	B	ק"ג		d	D	B	ק"ג
NU212	60	110	22	0.84	NU312	60	130	31	1.87
NU213	65	120	23	1.07	NU313	65	140	33	2.31
NU214	70	125	24	1.16	NU314	70	150	35	2.86
NU215	75	130	25	1.25	NU315	75	160	37	3.43
NU216	80	140	26	1.5	NU316	80	170	39	4.05
NU217	85	150	27	2.5	NU317	85	180	41	4.82
NU218	90	160	30	2.35	NU318	90	190	43	5.5





מכונות הדפסה: בתוף ההבלטה של ​​מכונת ההדפסה, גלגלת הזנת הנייר ובחלקים אחרים, היא יכולה לספק תמיכה רדיאלית יציבה כדי להבטיח את הדיוק והיציבות של חלקים אלו תחת סיבוב ולחץ במהירות- גבוהה, מה שעוזר לשפר את איכות ההדפסה, כך שתבנית ההדפסה ברורה ודיוק הרישום גבוה.











1. מסוגל לשאת עומסים גבוהים
2. עם כושר נשיאה- גבוה
3. רעש נמוך ויותר שקט











מוצרי הליבה של שאנדונג VEK bearing Co., Ltd. לחברה מגוון מיסבים, ממיסבי חריצים עמוקים, מיסבי כדור-מישור עצמי, מיסבי גלילה-מישור עצמי, מיסבי רכזת, מיסבים ליניאריים, מיסבי בלוקים של כרית, מיסבים קרמיים, מיסבי פלסטיק, מיסבי גלילה גליליים, מיסבי גלגלים גליליים, מיסבי מגע כדורי זוויתי, מיסבי מגע כדוריים, מיסבים כדוריים מגע זוויתיים מיסבי גלילה, מיסבי רולר מחט למיסבים רגילים כדוריים ומוצרים אחרים. כל המוצרים שלנו עומדים בתקן האיכות הבינלאומי ISO 9001 ומתקבלים היטב בשווקים שונים ברחבי העולם. במיוחד רוסיה, תאילנד, הפיליפינים, לוב, וייטנאם, טנזניה, ארצות הברית ומדינות נוספות.















תגיות פופולריות: מיסבים גליליים ציריים, יצרנים, ספקים, מפעלים של מיסבים גליליים צירים
